Mi az a PLC?
A PLC (Programmable Logic Controller) egy ipari vezérlőeszköz, amely automatizált rendszerek működtetésére szolgál.
- ✔ Digitális bemenetek (I)
- ✔ Digitális kimenetek (Q)
- ✔ Időzítők (T)
- ✔ Számlálók (C)
- ✔ Memóriabitek (M)
A PLC-ket ipari környezetben használják például: gyártósorok, kapuvezérlés, szállítószalagok, robotrendszerek esetén.
Létra diagram (Ladder Logic)
A létradiagram a leggyakrabban használt PLC programozási forma. Felépítése egy elektromos kapcsolási rajzhoz hasonlít.
- 🔲 Bal oldalon: bemenetek (kapcsolók)
- 🔲 Jobb oldalon: kimenetek (tekercsek)
- 🔲 Sorok = logikai hálózatok
- 🔲 AND / OR kapcsolatok
A program ciklikusan fut, folyamatosan vizsgálja a bemeneteket, és ezek alapján vezérli a kimeneteket.
Siemens LOGO! Soft Comfort
A projekt elkészítéséhez a LOGO! Soft Comfort alkalmazást használtam.
- ✔ Drag & Drop programozás
- ✔ Beépített időzítők és logikai elemek
- ✔ Szimulációs mód
- ✔ Valós idejű monitorozás
A szoftver lehetővé teszi a program tesztelését még a fizikai PLC használata előtt.
Garázskapu Szimuláció
A projekt célja egy automatikus garázskapu működésének modellezése volt.
Felhasznált elemek:
- 🔘 I1 – Indítógomb
- 🔋 I2 – Kondenzátor töltöttség érzékelés
- 📍 I3 – Kapupozíció érzékelő
- ⚙ Q1 – Motorvezérlés
- ⏱ T001–T004 – Időzítők
- 🧠 M001–M002 – Memóriabitek
Működési folyamat:
- Inicializálás (T001)
- Kondenzátor töltés ellenőrzése (T002)
- Kapu nyitás/zárás vezérlése (T003)
- Biztonsági ellenőrzés és villogó jelzés (T004)
- 5 másodperces figyelmeztető villogás záráskor

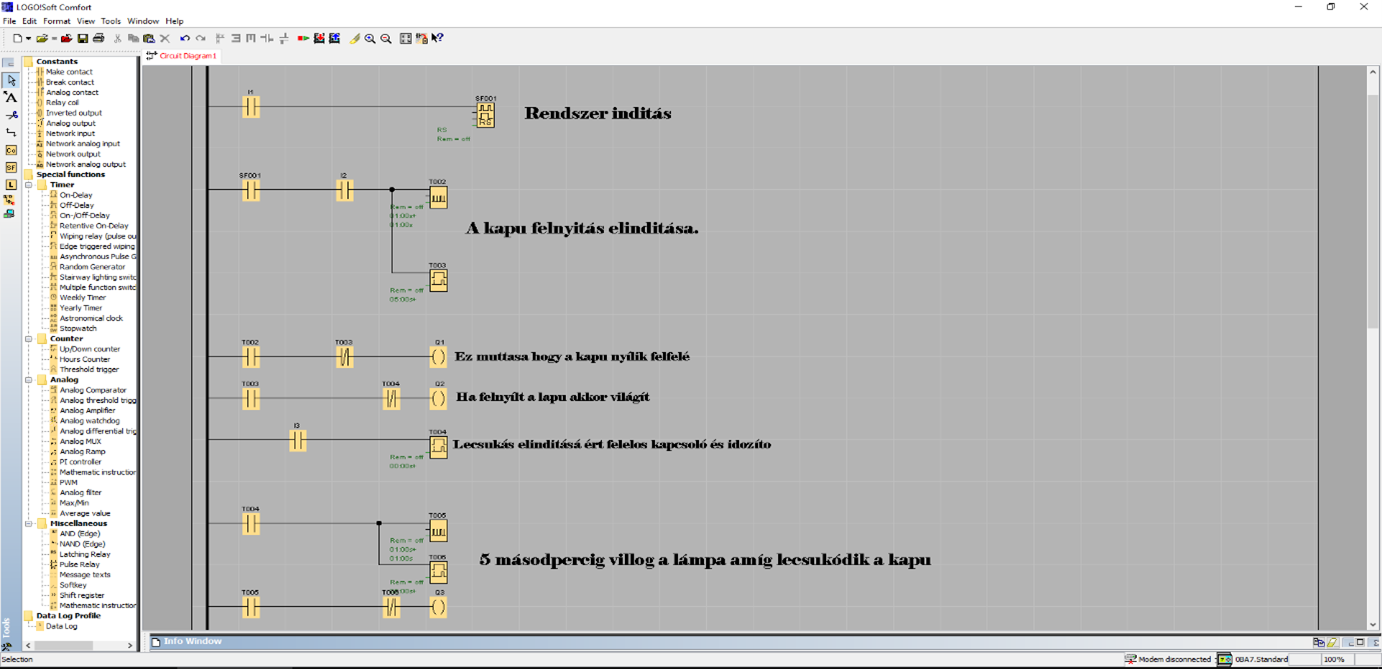

Létra Diagram – LOGO! Soft Comfort
Ellenőrzés és finomhangolás
A beépített szimulációs móddal ellenőriztem:
- ✔ Időzítők működését
- ✔ Biztonsági logikát
- ✔ Hibakezelési folyamatot
- ✔ Motorvezérlés helyességét
A valós idejű monitorozás segített a kisebb logikai hibák gyors azonosításában és javításában.
